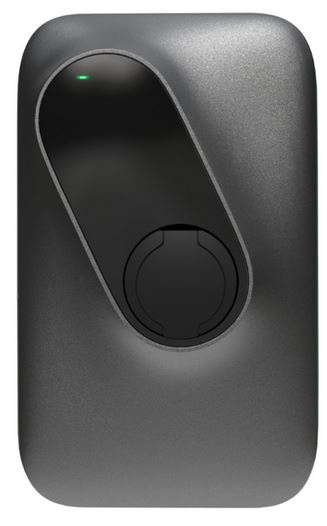

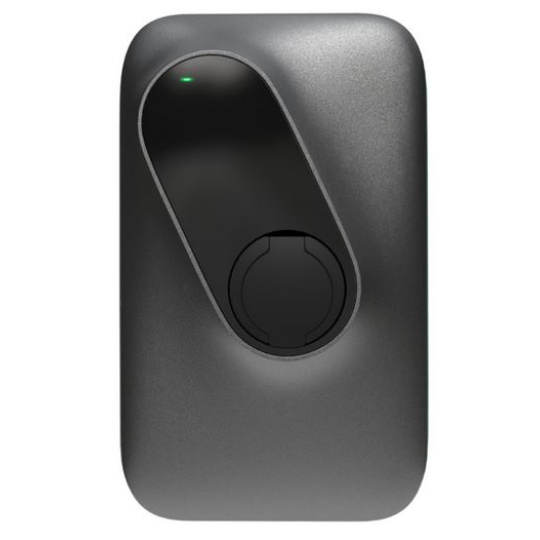

Nabíjecí stanice INCH LITE je určena nenáročným uživatelů, kteří hledají kvalitní a robustní nabíjecí stanici bez dodatečných funkcí.

Model LITE nabízí oproti modelům HOME a PRO omezené možnosti konfigurace vybavení nabíjecí stanice Je možné vybrat variantu s integrovanou nadproudovou ochranou nebo integrovaným proudovým chráničem RCD. Verze s integrovaným proudovým chráničem RCD je již plně v souladu s normu IEC 61851:2017 a je potřeba instalovat do rozvaděče pouze jistič přívodního kabelu ke stanici. Nehrozí tak navýšení instalačních nákladů v podobě instalace proudové ochrany do rozvaděče, kde často není dostatek prostoru.

• Nabíjecí výkon až 22kW

• Zásuvka nebo integrovaný kabel 5m/7m

• Regulace výkonu 6-32A

• Odolná! Hliníkové tělo stanice s mechanickou odolností IK10 a IP54 zaručuje, oproti plastovým nabíjecím stanicím, odolnost vůči mechanickému poškození a nejnáročnějším klimatickým podmínkám.

Technické parametry:

Výkonové parametry nabíjecí stanice:

• Jmenovité napětí (jednofázové zapojení):
  230V AC (-10%, +10%) a 120V AC (-10%, +10%)
• Jmenovité napětí (třífázové zapojení):
  400V AC (-10%, +10%) a 208V AC (-10%, +10%)
• Jmenovitý proud na fázi:
  Max. 32A na fázi
  Třífázové zapojení 3x32A
  Jednofázové zapojení 1x32A
  Lze upravovat nastavením stanice
• Maximální nabíjecí proud:
  Třífázové zapojení 22kW
  Jednofázové zapojení 7,4kW
  Maximální nabíjecí proud lze upravovat nastavením stanice
• Frekvence:
  47Hz - 63Hz
• Podporované systémy uzemnění:
  TN-S, TN-C, TN-C-S a za zvláštních podmínek TT
  Pokud je to možné, doporučuje se lokální uzemnění
• Spotřeba nabíjecí stanice v pohotovostním režimu:
  1-3W
• Přepěťová citlivost zařízení:
  Kategorie II EN60664

Výstup nabíjecí stanice:

• Počet výstupů nabíjecí stanice:
  1 (zásuvka nebo kabel)
• Jmenovité napětí (vozidlo s jednofázovým palubním usměrňovačem):
  Napájecí napětí 230 V AC (-10%, +10%) a 120 V AC (-10%, +10%)
• Jmenovité napětí (vozidlo s třífázovým palubním usměrňovačem):
  Napájecí napětí 400 V AC (-10%, +10%) a 208 V AC (-10%, +10%)
  Třífázovým modelem lze nabíjet vozidla s jednofázovým i třífázovým palubním usměrňovačem
• Jmenovitý proud na fázi:
  Max. 32A na fázi
  Třífázové zapojení 3x32A
  Jednofázové zapojení 1x32A
  Lze upravovat nastavením stanice
• Maximální nabíjecí proud:
  Třífázové zapojení 22kW
  Jednofázové zapojení 7,4kW
  Maximální nabíjecí proud lze upravovat nastavením stanice
• Typ nabíjecí zásuvky:
  Zásuvka Type2, podpora IEC62196-2
• Typ nabíjecího kabelu:
  Kabel s koncovkou Type 2 (IEC 62196-2) nebo volitelně Type 1 (SAE JI772)

Elektrická ochrana

Integrované ochrany:

Ochrana proti úniku DC proudu
Proudový chránič RCD Type A (volitelné)

Přepěťová ochrana:

Doporučeno instalovat do rozvaděče

Měření

Měřič spotřeby MID:

Není k dispozici pro tento model, pouze pro modely HOME a PRO

Komunikační rozhraní s chytrou domácností nebo dozorovým centrem

GSM:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Ethernet:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

 WiFi:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

 PLC:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Komunikační rozhraní s elektromobily

IEC 61851:

Podporovány standardní verze od roku 2017 (všechny vozidla zároveň podporují starší verze)

Komunikační protokoly

OCPP:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

 WEB API:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

 Modbus:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Uživatelské rozhraní a signalizace

Stavová LED dioda:

Ano - signalizuje aktuální stav nabíjecí stanice

Barevný dotykový displej:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Webové rozhraní pro lokální uživatele, správu uživatelů, reporting a nastavení stanice:

 Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Ostatní funkce uživatelského rozhraní:

Nápověda integrovaná do dotykového displeje:

 Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Podpora více jazyků dotykového displeje a webového rozhraní:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Možnost zobrazení loga společnosti nebo reklamního sdělení:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Zabezpečení stanice a aktivace nabíjení

RFID karty:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

PIN kód:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Plug & Charge:

Ano

Mobilní aplikace:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

SMS:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Základní mechanické parametry

Rozměry (v x š x h):

45 x 27 x 13,5 cm

Hmotnost:

Model se zásuvkou: 6,3 kg

Model s kabelem: 8,5 kg

Rozměry včetně balení (v x š x h):

Model se zásuvkou: 60 x 40 x 18 cm

Model s kabelem: 60 x 40 x 25 cm

Hmotnost včetně balení:

Model se zásuvkou: 7,5 kg

Model s kabelem: 9,7 kg

Materiál těla stanice:

Jednolitý hliník + krycí kryt z polykarbonátu LEXAN

Barva:

Šedá

Vstup přívodního kabelu:

Silové kabely lze do stanice standardně zavést ze zadní strany ve spodní části nabíjecí stanice nebo ze spodní strany nabíjecí stanice. V případě použití odsazovacích podložek montážního rámu, které jsou součástí balení, pak také z horní strany (kabel je veden za stanicí shora až ke spodní průchodce).

Rozměry silového kabelu:

Od 3x2,5mm2 do 5x10mm2 - nad rozměr 5x6mm2 je potřeba využít gumový vodič!

Enviromentální parametry

Stupeň krytí:

Model se zásuvkou IP54

Model s kabelem IP65

Provozní teplota:

-20°C + 65°C

Skladová teplota:

-20°C + 70°C

Vlhkost:

90%

Nadmořská výška:

2000m

Ochrana proti vandalismu

Mechanická odolnost:

IK10

Zámek zásuvky:

Není k dispozici pro tento model, pouze pro modely PRO nebo DUO

Údržba

Způsob čištění:

Čistý hadřík, voda bez alkoholu

Správa výkonu

Optimalizace nákladů a cen:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Ochrana hlavního jističe proti přetížení - modul LOAD GUARD

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Spojování více stanic do skupin (klastrování):

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Připojení do dozorového centra a řízení spotřeby:

Není k dispozici pro tento model, pouze pro modely HOME / PRO nebo DUO

Vybavení rozvaděče

Jistič 3-pólový, charakteristika B, 3x32 A (minimum) – 3x40A (optimal)

Přívodní kabel CYKY 5x 6 mm2

Přívod kabelu do stanice je možný přivést zezadu nebo zespodu

Datové připojení

Datový kabel CYKY Datový kabel UTP kategorie 5 (max 100m)

Kabel nezakončujte konektorem. V místě instalace musí přečnívat min. 1,5 m

Požadavek na proudový chránič - 2xproudový chránič 4x40A,typ A, 30mA
